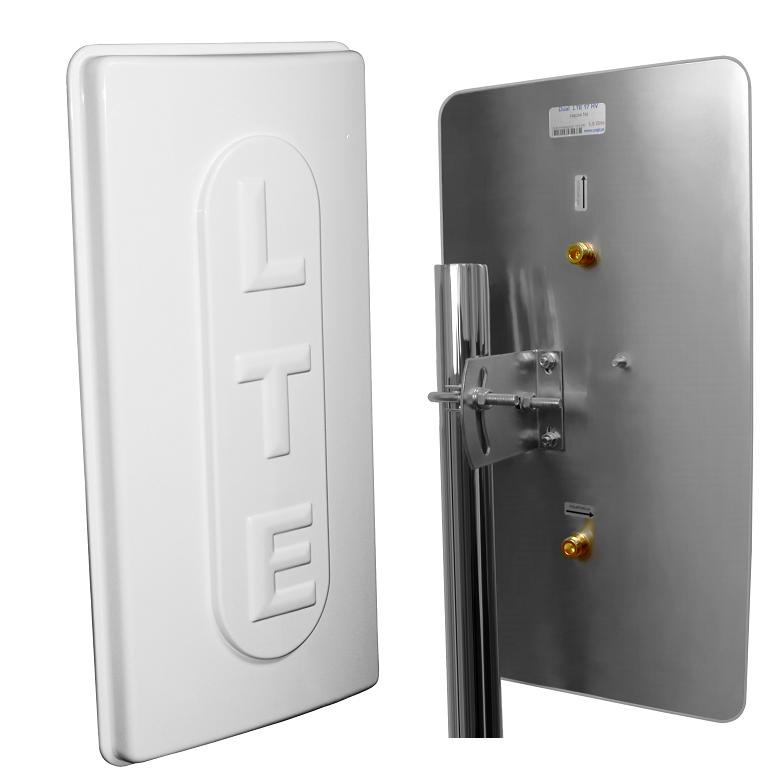

Antenna DUAL LTE 17 dBi 1800 MHz 2x2

[Admin 2421]





Energy gain 2x 17dBi
Frequency of operation 1700 - 2100 Mhz

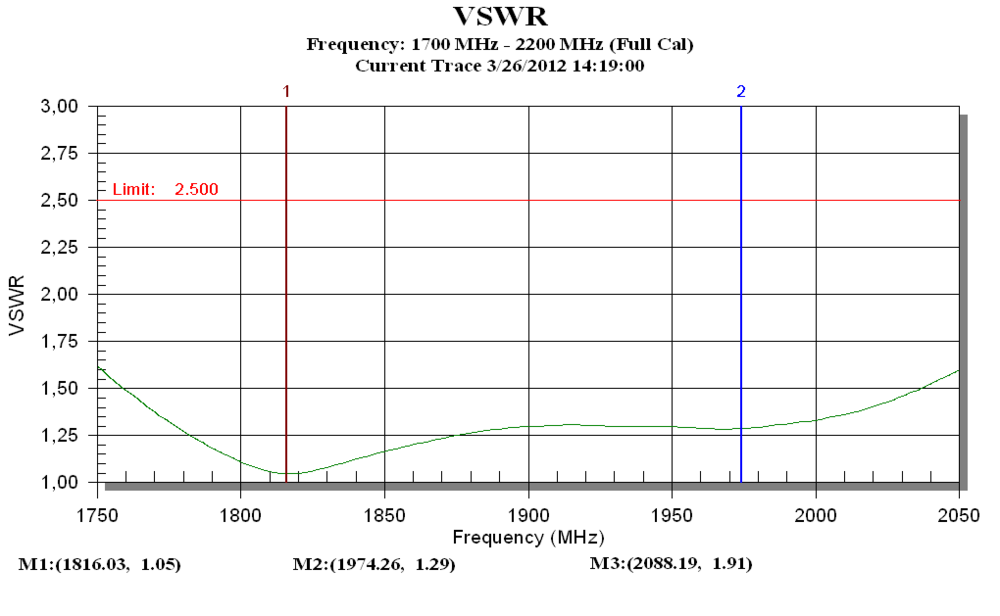

VSWR 1.3
Polarization Horizontal, Vertical
Angle of radiation in the vertical plane 32
Angle of radiation in the horizontal plane 35

Terminated with 2x N (N-socket)
Impedance 50 Ohm
Weight 0.9 kg
Dimensions D-25cm, W-47cm
Fixing (diameter) 25-50mm
Resistance to the wind
200 km / h

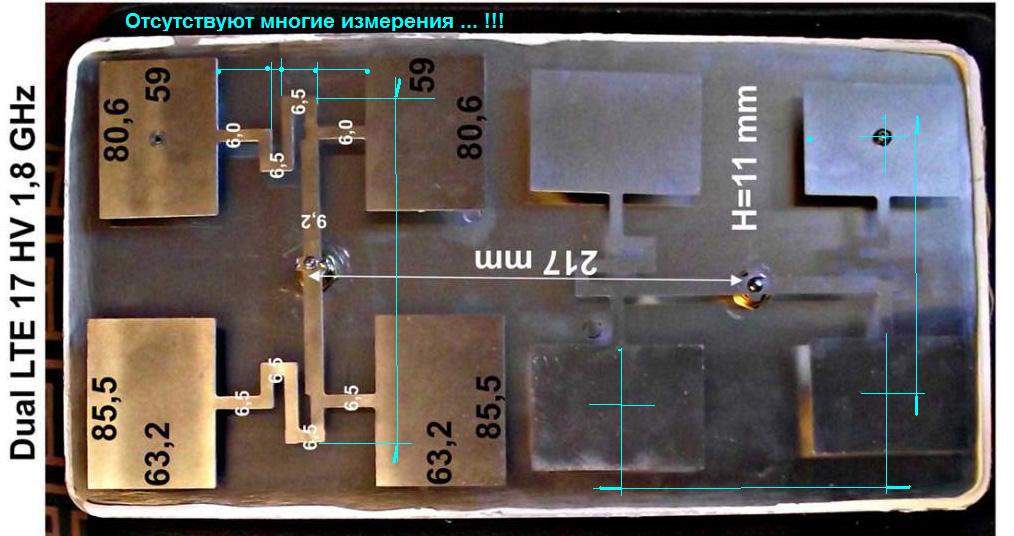

Dimensions Patches



[chilanzar2 84]

This antenna works well?

[Admin 2421]

18 minutes ago, chilanzar2 said:

This antenna works well?

yes , it is good,,,!!!

[chilanzar2 84]

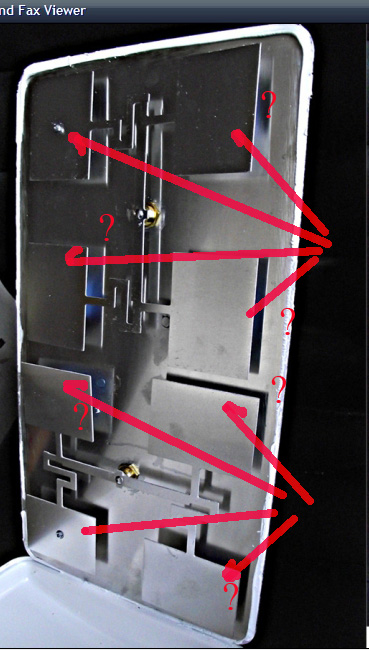

only two of the patch mounted on the antenna. The remaining 6 patches are attached where?

[Admin 2421]

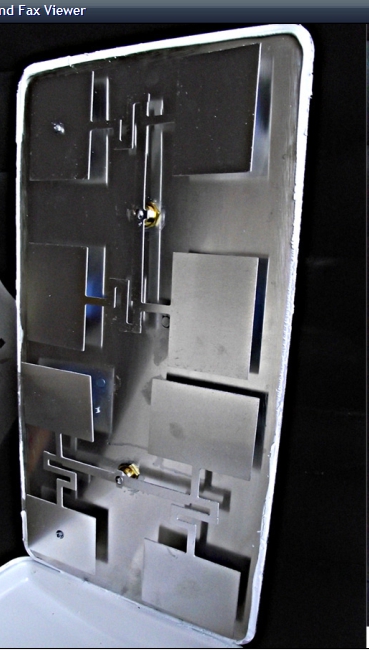

I think that the other 3+3 patches are glued to the screen with insulated spacers

[chilanzar2 84]

патчи на каком расстоянии находятся от рефлектора?

[chilanzar2 84]

Please Jomy, show me where to make the hole in the patches?

[Admin 2421]

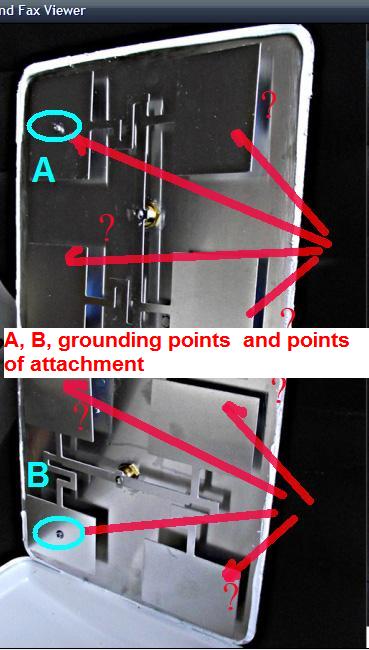

These two antennas I have the impression that they have only two grip points, the rest are isolation spacers

[chilanzar2 84]

let it be - two points of the circumference. But what patch do they hold?

[Admin 2421]

[chilanzar2 84]

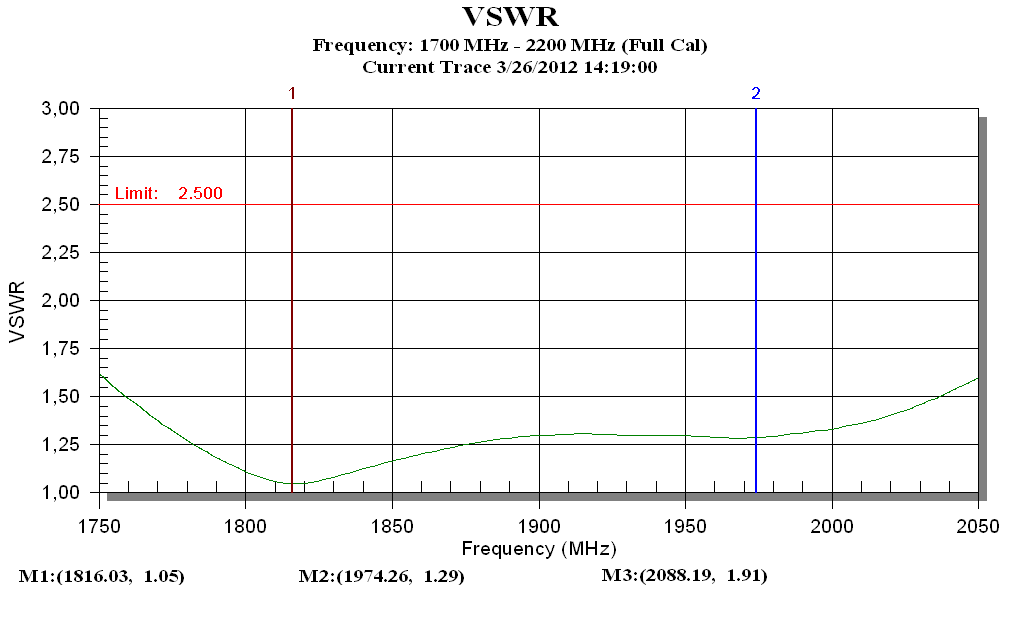

these patches, in my opinion, are configured for 3g. SWR goes 1900 - 2300

[chilanzar2 84]

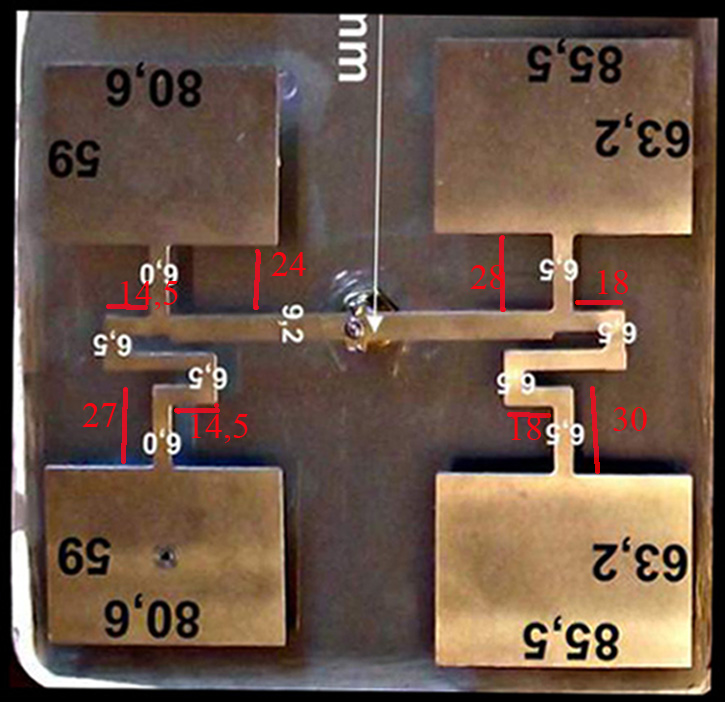

эти размеры, по моему, не для 1800

[Admin 2421]

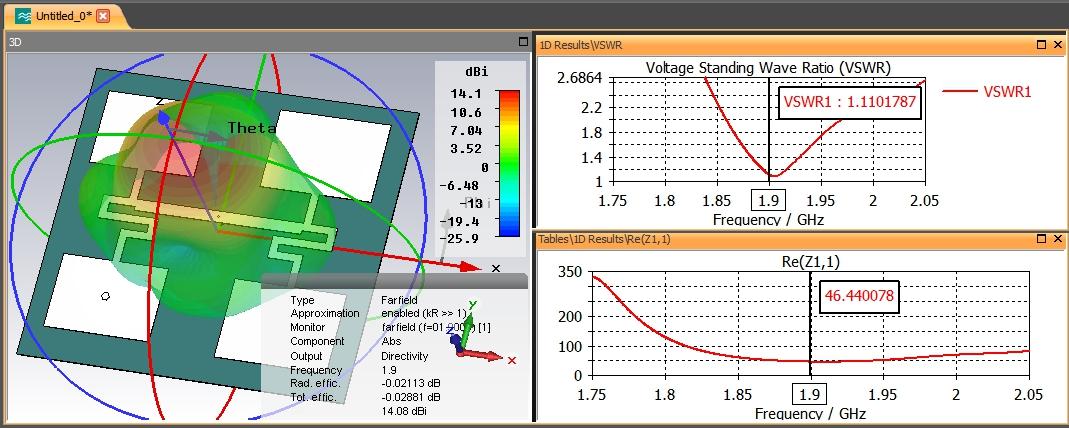

,,,it looks like this antenna does not cover the entire frequency band...!!!

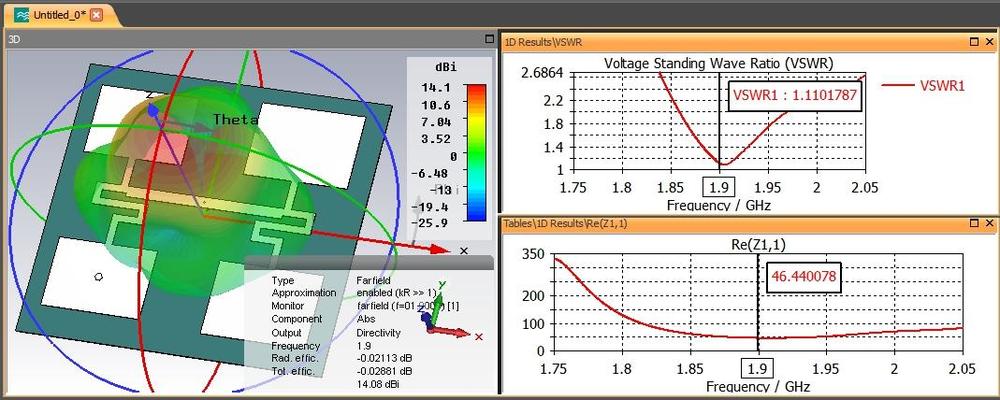

DUAL LTE 14dBi 1900 MHz

[chilanzar2 84]

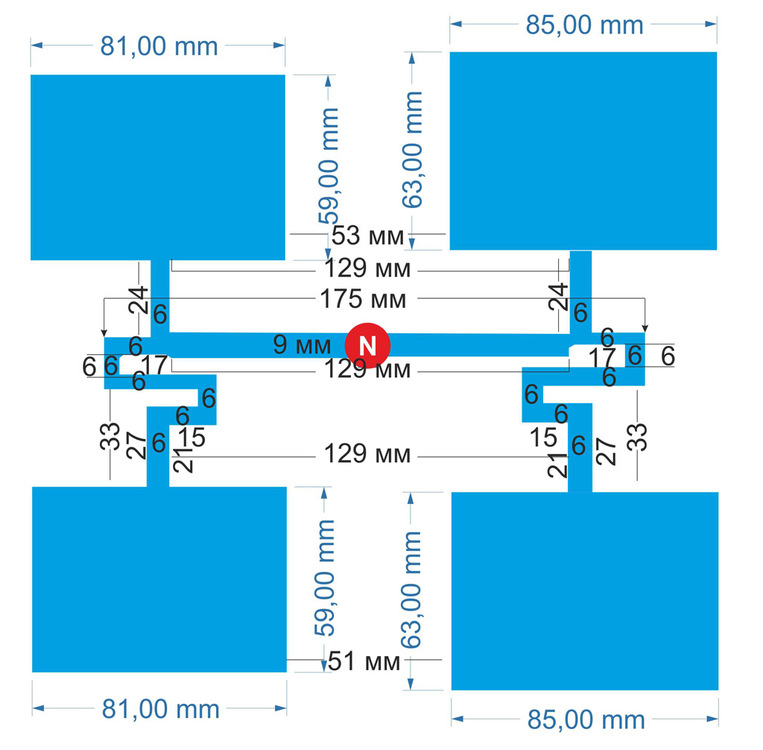

It means, who painted and gave the dimensions of this antenna fool ?

Edited September 12, 2017 by chilanzar2

[chilanzar2 84]

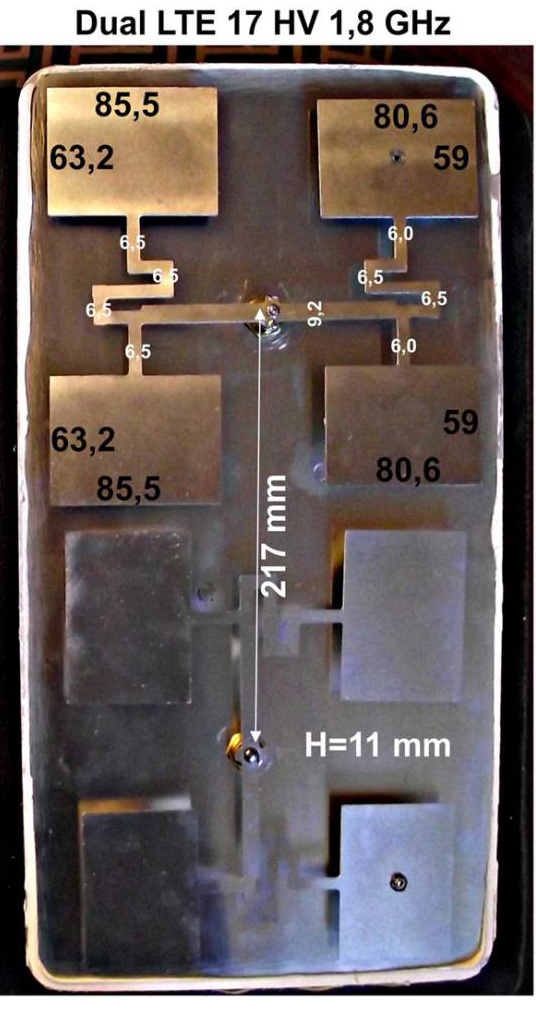

на этом рисунке другие размеры патчей. 4pda

[Admin 2421]

but the differences are not big !!!



[chilanzar2 84]

[chilanzar2 84]

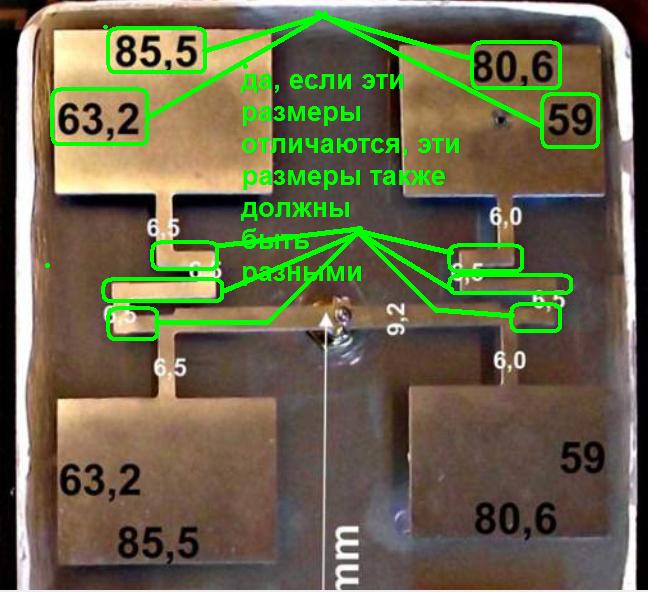

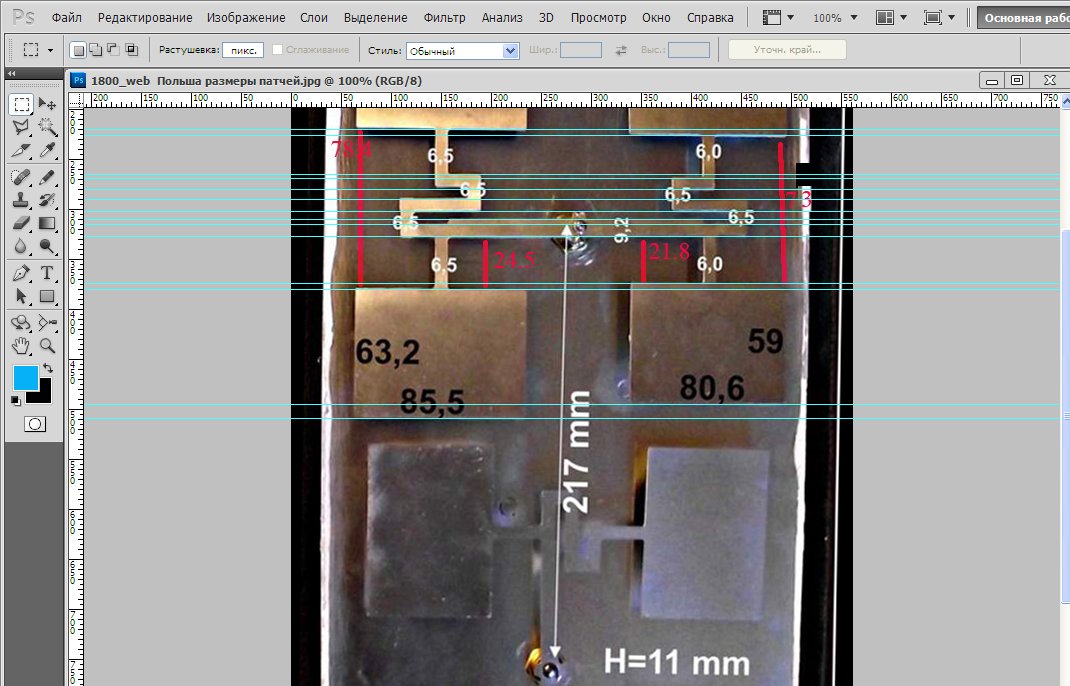

я думаю так правильно. На программе фотошоп, я провел зеленые линии. Конечно, все это неточно.

[Admin 2421]

,,, оставьте его на ветру .. !!!
,,, антенна не хорошая !!!

[chilanzar2 84]

Jomy, может быть, вы эту антенну проверяли неправильно, из-а неправильных размеров этой антенны?

[Admin 2421]

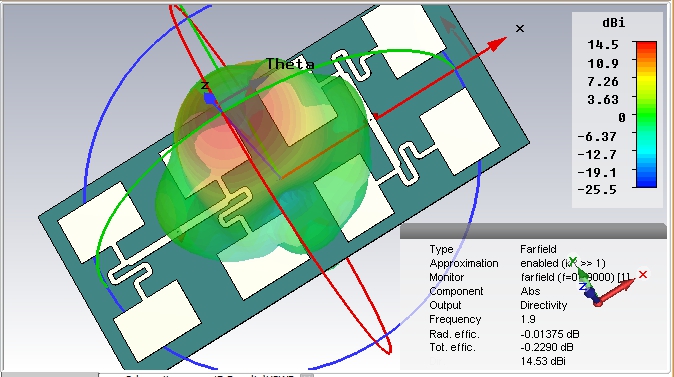

Эркин, я пробовал многомерные изменения, но результата нет !!!

эта антенна - ложь!

[chilanzar2 84]

Не понимаю, зачем делать широкополосную mimo антенну 1700-1900 ?  Отдельно же можно делать один патч на 1750, и другой патч 1850

[chilanzar2 84]

Эти размеры на рисунках неправильные. Они обманывают.

[Admin 2421]

20 minutes ago, chilanzar2 said:

Эти размеры на рисунках неправильные. Они обманывают.



[chilanzar2 84]
